涨知识：FH238Pro系列安装指导

.png 强新资讯欢迎关注

★

FH238安装指导

注意事项：

①将Pro燃油滤清器直接安装于发动机上并不被推荐。

②竖直安装Pro燃油滤清器，并保持透明顶盖及滤芯竖直向上。

③请确保Pro燃油滤清器的顶端和侧面有足够的空间以便后续拆卸及更换滤芯（3.5”( 至少88.9 毫米)）。

④螺栓间距为5.25”(133.35 毫米)

安装图示

安装Pro燃油滤清器时必须使其高于燃油箱满箱时液面。如果需安装于燃油箱满箱液面以下，则需在进油口处加装截止阀用于避免滤芯更换时燃油涌出。

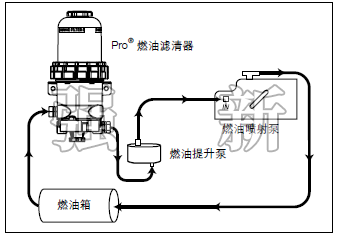

设置燃油供应线路如下图所示：

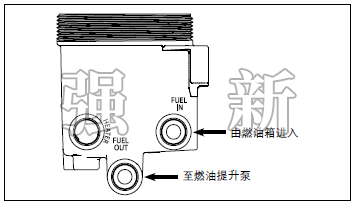

①于燃油箱出油口与Pro滤清器入油口（标识为”FUEL IN”）之间设置供油管路。

②于Pro燃油滤清器出油口（标识为”FUEL OUT”）与燃油提升泵入油口之间设置供油管路。

注意：根据实际应用需要，滤清器入油口和出油口的位置可于滤清器两侧之间调整。请确保每次安装仅有1 个入油接口和1 个出油接口（拧紧适配配件，插紧插头，安装扭矩为25-40 ft-lbs (2.8-4.6 N.m)）。

检查事项

为确保使用时保持最低流阻，请参照以下指导检查Pro系统安装：

①确保燃油途经管路尽可能顺畅，避免可能管道在低处打结，造成水分沉积。

②仅在必须时使用直角肘型管。

③如在实际安装中燃料管需被加长到合适长度，请确保该管道内侧没有在安装过程中被割断，否则可能造成止回阀效果。另外，请务必在安装前保证软管的清洁、无碎屑。

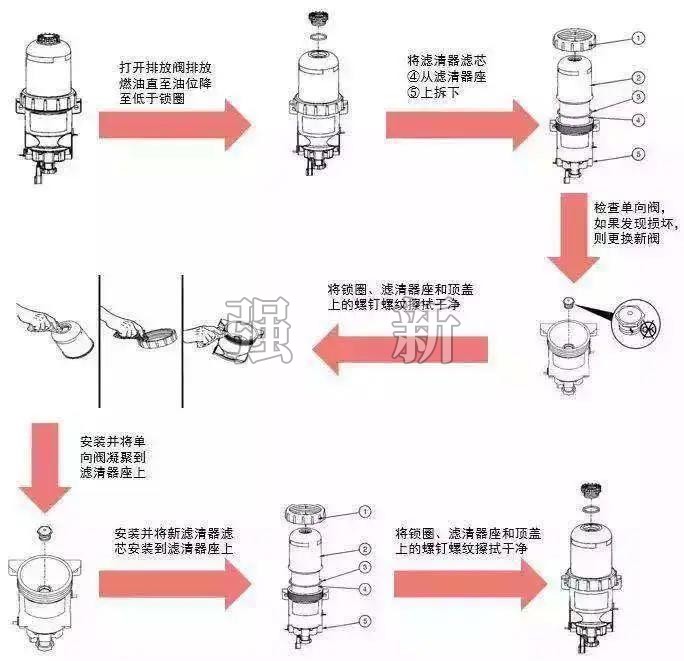

图文指导
